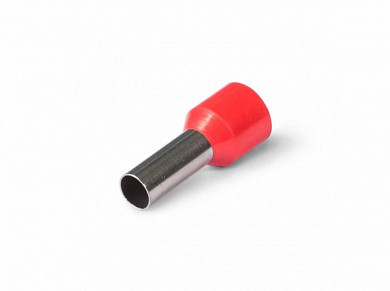

Наконечник НШВИ 10-12 (КВТ)

Технические характеристики:

• Артикул - 79451
• Модель - НШВИ(ТУ 3424-001-59861269-2004)
• Вид - изолированный
• Количество в комплекте (шт) - 100
• Внешний диаметр (мм) - 4,9
• Термостойкость изоляции (°C) - 105
• Тип - 0
• Серия - НШВИ
• Покрытие - электролитическое лужение
• Цвет манжеты - красный
• Сечение наконечника (мм²) - 10
• Общая длина (мм) - 20,8
• Материал - медь марки М1
• Максимальное напряжение (В) - 690
• Материал изоляции - полипропилен
• Внутренний диаметр min. (мм)@ - 4,5
• Длина снятия изоляции (мм) - 12
• Длина втулки наконечника (мм) - 15
• Внутренний диаметр max. (мм) - 7,3

Описание продукта:

• Для монтажа одного провода
• Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
• Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
• Максимальное напряжение: 690 В
• Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
• Материал коннектора: медь марки М1
• Покрытие коннектора: электролитическое лужение
• Материал изоляции: полипропилен. Не содержит галогенов
• Термостойкость изоляции: 105 °C
• Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
• Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию
• Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
• Обжим провода поверх медной втулки

➔Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25

Наконечники штыревые втулочные изолированные 79451

• Тип коннектора: наконечник втулочный;
• Особенности конструкции: Easy Entry;
• Рабочее напряжение, до: 0.69;
• Материал жилы: медь;
• Сечение жилы, мм²: 10;
• Класс гибкости жилы: 3; 4; 5; 6;
• Материал контактной части: медь;
• Покрытие контактной части: гальваническое лужение;
• Длина контактной части, мм: 12
• Наличие изоляции
• Материал изоляции: Полипропилен;
• Цветовой стандарт изоляции: DIN 46228;
• Температурная стойкость изоляции, ˚С: 105;
• Технология монтажа: опрессовка;
• Наименование/ Обозначение по стандарту: НШВИ 10–12
• Назначение, применение: Оконцевание методом опрессовки гибких многопроволочных медных проводников сечением до 10 мм². Трансформируют концы многожильных проводов в монолитные штифты. Монтаж одного провода
• Код товара (артикул): 79451
• Бренд: КВТ;
• Страна происхождения: Китай;
